江鈴福順短軸中頂轉運型救護車
更新時間：2025-03-20 13:44:25
該款型救護車是以江鈴福順輕型客車為基礎底盤而專業設計的一款監護型救護車。配備有擔架、輸液、護理、供氧、供電、消毒、換氣、照明、...
該款型救護車是以“江鈴福順輕型客車”為基礎底盤而專業設計的一款監護型救護車。配備有擔架、輸液、護理、供氧、供電、消毒、換氣、照明、警示等功能裝備，配置了醫用操作臺、藥材器械柜、氧氣瓶柜、壁柜等車載櫥柜系統。醫療艙布局合理、結構緊湊，艙內采用左右布局為主、上下布局為輔的立體式布局，使用操作簡潔方便，電器控制集成科學合理，可以滿足全國范圍內相關醫療機構“傷病員的急救和轉運”等戶外長時期作業的需求。
1、底盤配置參數
| 序號 | 類 別 | 參 數 |
| 1 | 車體尺寸（mm） | 4950×1974×2530(長x寬x高) |
| 2 | 車體結構 | 承載式 |
| 3 | 醫療艙尺寸（mm） | 2550×1700×1750（長×寬×高） |
| 4 | 總質量（kg） | 3550 |
| 5 | 發動機型號 | JX4D20A6H（江鈴股份） |
| 6 | 燃油種類 | 柴油 |
| 7 | 排量（ml） | 2000 |
| 8 | 排放標準 | 國VI |
| 9 | 額定功率（kw） | 107 |
| 10 | 軸距（mm） | 2933 |
| 11 | 懸架類型 | 前：麥弗遜式獨立懸架/后：霍奇基斯懸架 |
| 12 | 驅動方式 | 前置后驅 |
| 13 | 變速箱 | 6MT |
| 14 | 制動器類型 | 前：通風盤式/后：盤式 |
| 15 | ******車速（km/h） | 160 |
| 16 | 輪胎規格 | 215/75R16LT |
| 17 | 額定載客（人） | 6-7 |
| 18 | 防抱死系統 | 博世ABS |
| 19 | 車內中控鎖/遙控鑰匙 | 有 |
| 20 | 開門方式 | 后：180°雙開門/側：手動側滑門 |
| 21 | 舒適配置 | 多功能方向盤 |
2、醫療艙配置
| 序號 | 改裝項目 | 技術參數/主要功能 | 數量 |
| A、內飾裝配系統 | |||
| 1 | 醫療艙內飾頂 | 醫療艙內飾頂采用PVC材料，車輛頂部及側圍預埋金屬件，采用斷續焊，所有焊點處磨平并做防銹處理，增加整車頂部及側圍強度，增加頂部載重能力。 | 1套 |
| 2 | 隔斷 | 駕駛室與醫療艙******密封隔斷（帶推拉觀察窗，方便駕駛艙與醫療艙人員交流以及物品傳送）。 | 1套 |
| 3 | 前立柜 10L氧氣瓶柜 |
配置氧氣瓶底座、固定支架，柜體表面無尖銳邊角，采用原邊處理。 | 1套 |
| 4 | 輸液掛鉤 | 2個折疊掛鉤，未使用時此裝置可向艙頂收起，避免對人員造成損傷 | 1套 |
| 5 | 艙門頂部邊緣軟包 | 艙內頂部邊緣軟包處理，纖維仿真皮，防止碰撞 | 1套 |
| 6 | 隔音裝置 | 醫療艙車體側圍及頂部采用EVA隔音材料，降低醫療艙噪音，隔音材料復合JT/T1095-2016標準 | 1套 |
| 7 | 醫用地板 | 醫用地板耐磨、耐老化、防滑防霉易清洗，阻燃性符合GB8410-2016標準； | 1套 |
| 醫用地板下置PVC阻燃板 | 1套 | ||
| B、智能管理供電系統 | |||
| 1 | 綜合布線，集中控制 | 汽車低壓電線束：符合國家汽車行業標準；可達到整車線束標準，所有連接均使用專用汽車連接件，無家用塑包線； | 1套 |
| 2 | 逆變系統 | 1000W、純正弦波逆變電源采用工頻方案加上電氣隔離技術，帶載能力強，抗沖擊性強；正弦波輸出，穩頻穩壓，波紋小。 | 1套 |
| 6 | 交/直流插座 | 組合插座、可接三/二孔的多功能插座3個，12V交流插座2個 | 1套 |
| C、照明、消毒系統 | |||
| 1 | 紫外線消毒燈 | 消毒燈具備定時延時開啟功能 | 1套 |
| 2 | 醫用射燈 | 3*1W色溫中性白 | 1套 |
| 3 | 頂部照明燈 | LED高亮照明燈 | 4套 |
| 4 | 后尾部場外照明燈 | 12V、投光燈、正白光 | 1套 |
| D、供氧系統 | |||
| 1 | 氧氣管道 | 采用醫用管作為氧氣管道，無縫焊接 | 1套 |
| 2 | 氧氣瓶 | 10L、鋼質無縫，含固定支架 | 1套 |
| 3 | 濕化器快速轉換接口 | 插頭體總成(氧氣) | 2套 |
| E、空調排風系統 | |||
| 1 | 空調系統 | 前后獨立控制、可調節風速，內部焊接空調支架 | 1套 |
| 2 | 雙向換氣扇 | 車廂內換氣次數30次/小時，排氣量7.5m3/min | 1套 |
| 3 | 暖風系統 | 暖風獨立控制、可調節風速 | 1套 |
| F、擔架、座椅系統 | |||
| 1 | 自動上車擔架 | 鋁合金自動上車擔架，帶不銹鋼擔架導軌墊板及導板 | 1套 |
| G、醫療警示外觀系統 | |||
| 1 | 藍色長條警燈 | 車頂安裝長條警燈；警燈功率 98W、額定電壓DC 16V、工作電流 8A、光源形式：超高亮度LED燈；燈罩材料：聚碳酸脂（德國拜耳PC)，底盤材料：******鋁合金；警燈結構：內置喇叭；燈顏色：藍；外殼顏色 ：藍/透明/白，環境溫度：-40℃~+55℃，）閃光模式：左右對閃、全閃、自動循環，操作更間簡單。 | 1套 |
| 2 | 左右兩側爆閃警示燈 | 警燈功率:21.6W;工作電壓:DC 16V;工作電流1.8A;光源形式:LED燈;燈顏色:藍 白;燈罩顏色:透明 藍；安裝方式：螺絲；環境溫度：-40℃~+ 55℃警燈 | 3套 |
| 3 | 尾部LED警燈 | 警燈功率:21.6W;工作電壓:DC 16V;工作電流1.8A;光源形式:LED燈;燈顏色:藍;燈罩顏色:藍；安裝方式：螺絲；環境溫度：-40℃~+ 55℃警燈； | 2套 |
| 4 | 駕駛室安裝警報、警燈控制器 | 功率：100W； 電壓：DC1V 電流9.3A ；阻抗：8Ω 聲壓級 118dB;電極:外殼接地 環境溫度:-40℃~+ 55℃;音調:多音調 工作方式:警報器面板控制 1. 警報器音調調節 2. 燈控制 |
1套 |
| 5 | 醫療艙玻璃窗膜 | 1/2磨砂膜 | 1套 |
| 6 | 車身外觀 | 按照客戶要求定制 | 1套 |
| H、輔助系統 | |||
| 1 | 頂部安全扶手 | 黃色尼龍扶手 | 2套 |
| 2 | 中門上車扶手 | 黃色尼龍扶手 | 1套 |
| 3 | 駕駛室、醫療艙對講系統 | 車載雙向對講、含手咪 | 1套 |
| 4 | 中拉門推拉窗 | 平貼推拉玻璃窗 | 1套 |
| 5 | 鋼質污物桶 | 不銹鋼、5L | 1套 |
| 6 | 專用滅火器 | 1KG | 1套 |
| 7 | 安全錘 | 智能警報 | 1套 |
| 8 | 尾門踏板防撞條 | 不銹鋼 | 1套 |
| 9 | 駕駛室座椅軟包 | 駕駛室座椅皮質拼接軟包 | 1套 |
| 10 | 整車密封膠 | 醫療艙柜劈與地板接縫處，柜體與車體接縫處全部密封膠處理 | 1套 |

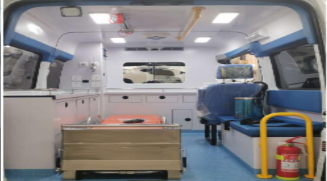

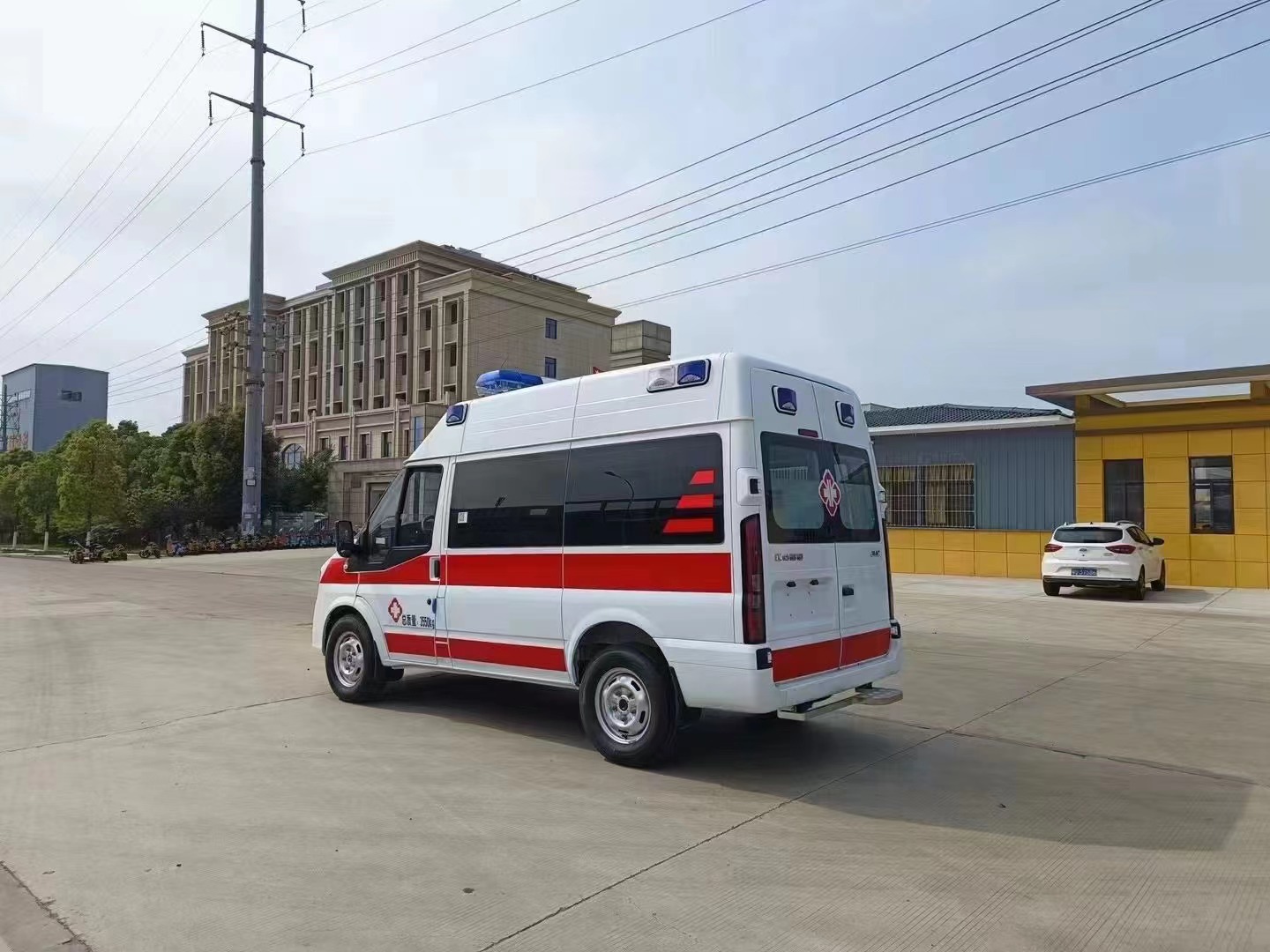

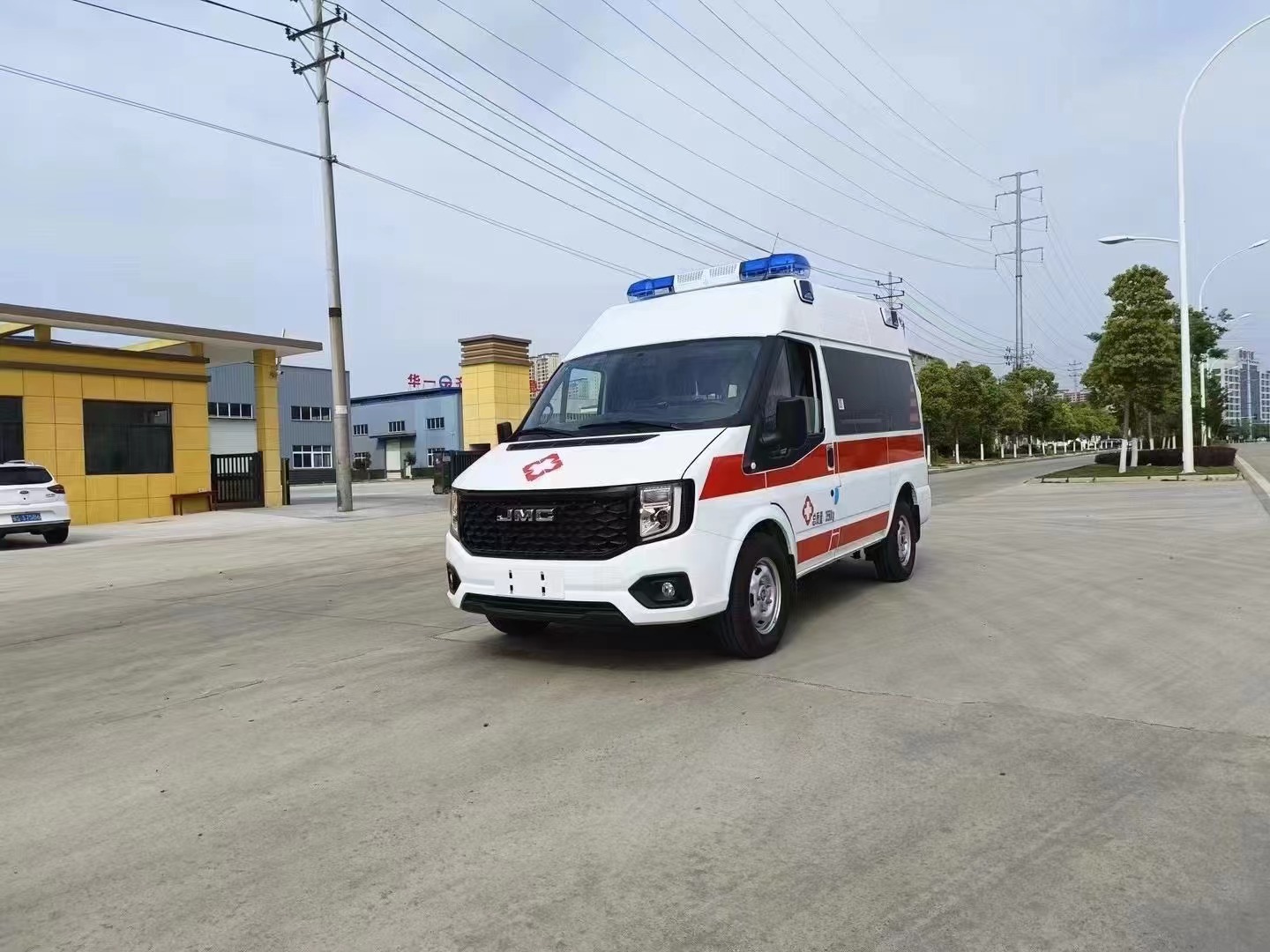

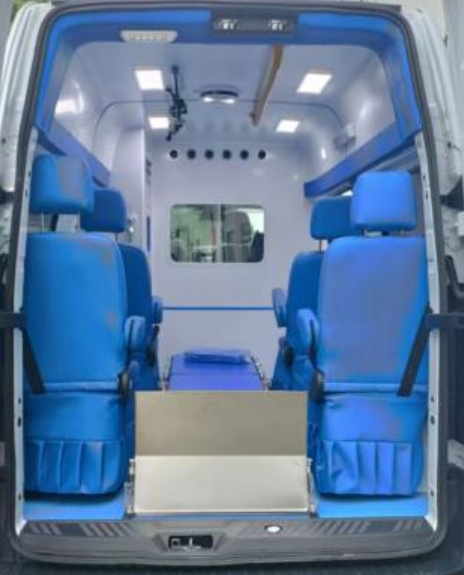

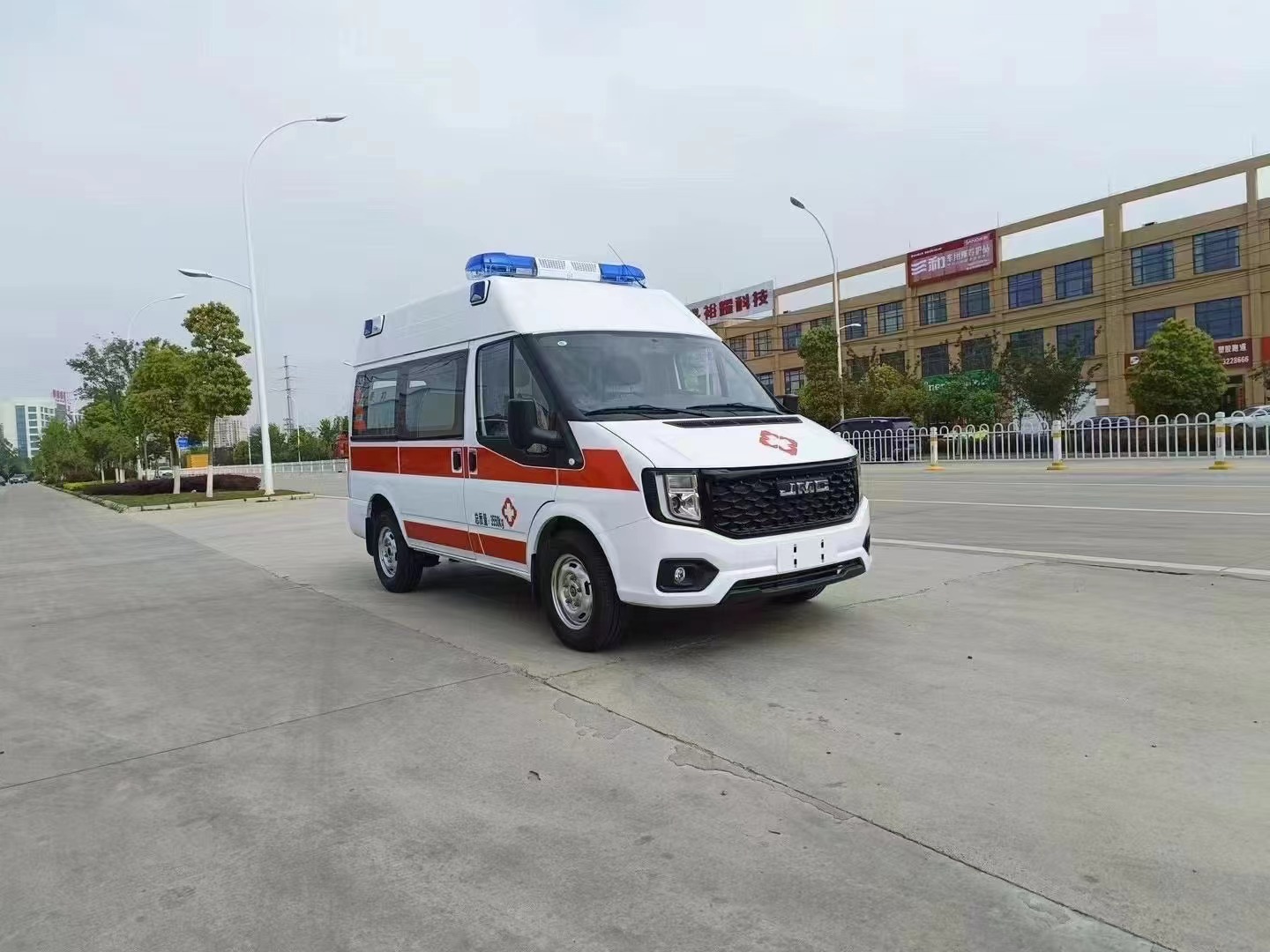

2、外觀及內部布局示意圖
